ELC-TR

Mit dem I/O-System ELC-TR können bis zu 256 Signale (z. B. Schalt-, Steuer-, Takt-, Synchron-, Störmeldesignale oder analoge Messwerte) uni- oder bidirektional übertragen werden. Das Grundgerät ist der Transceiver ELC-TR-F-ME22-SFP, welcher mit diversen SFP-Modulen für verschiedene LWL-Fasertypen (Singlemode oder Multimode) bestückt werden kann.

Für jedes System werden 2 Transceiver benötigt. Diese können abhängig von der erforderlichen Anzahl an Signalen und deren Art (analog oder digital) mit diversen Zusatzmodulen erweitert werden. Die Übertragung der Signale erfolgt über Lichtwellenleiter (LWL).
Mit dem LWL-I/O-System ELC-TR ist somit eine störsichere und schnelle Datenübertragung in rauher Industrieumgebung und im Gelände gewährleistet.

Durch die absolute Potentialtrennung werden Probleme grundsätzlich vermieden, welche durch Potentialverschleppung, Störspannungen o. a. auftreten können.
Das System funktioniert nach dem Prinzip Plug-and-Play. Es wird weder eine Software benötigt, noch sind umfangreiche Einstellungen oder ein Abgleich erforderlich.

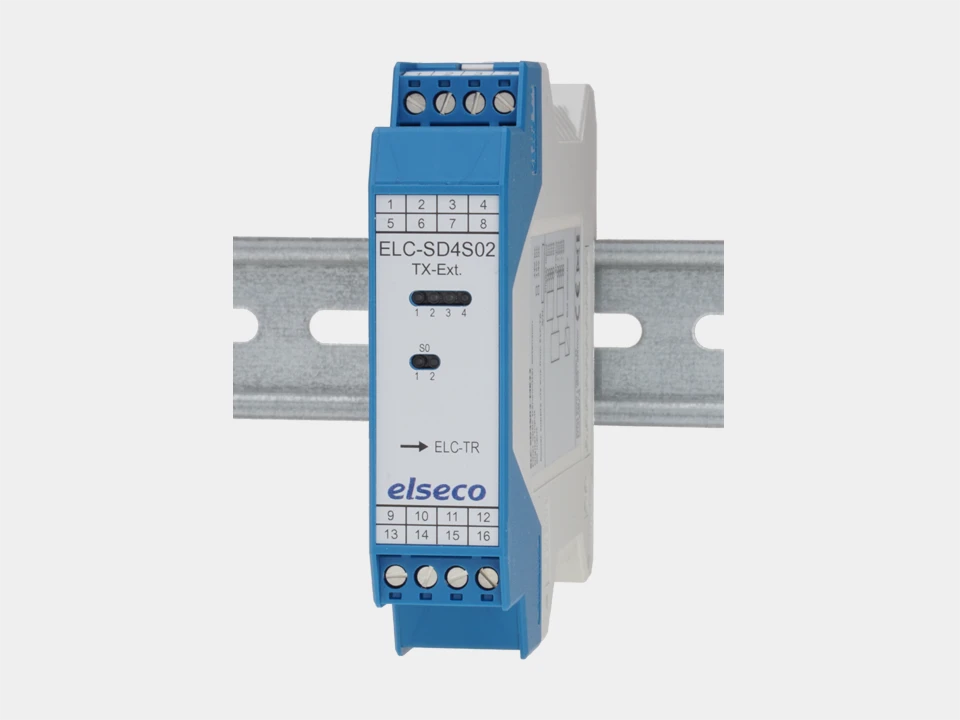

Erweiterungsgeräte

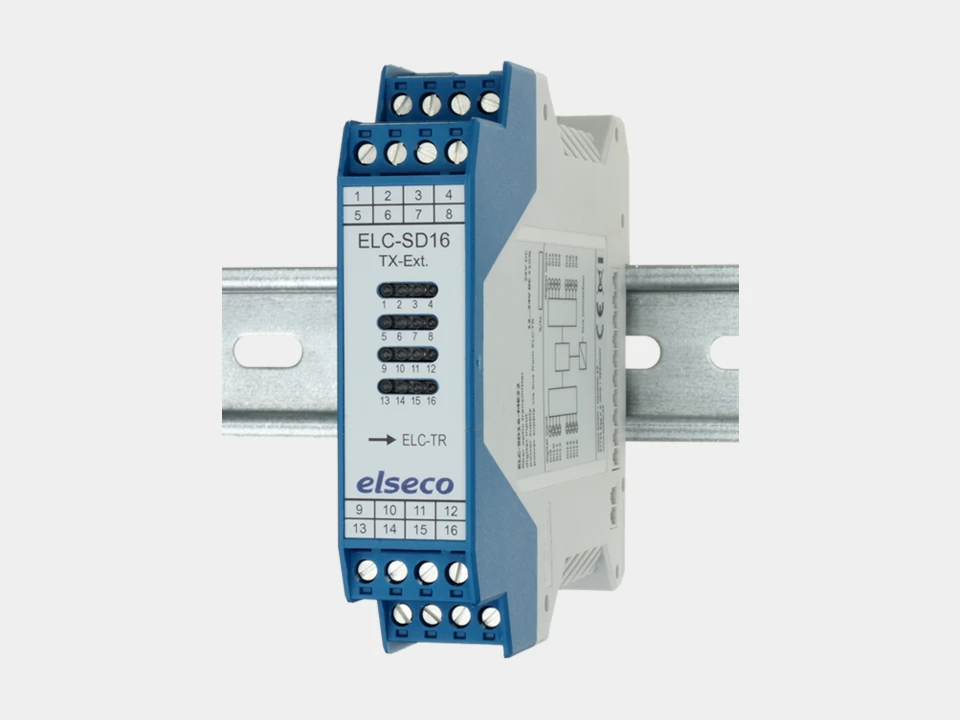

• ELC-SD16
  16 digitale Eingänge 12...24 V DC

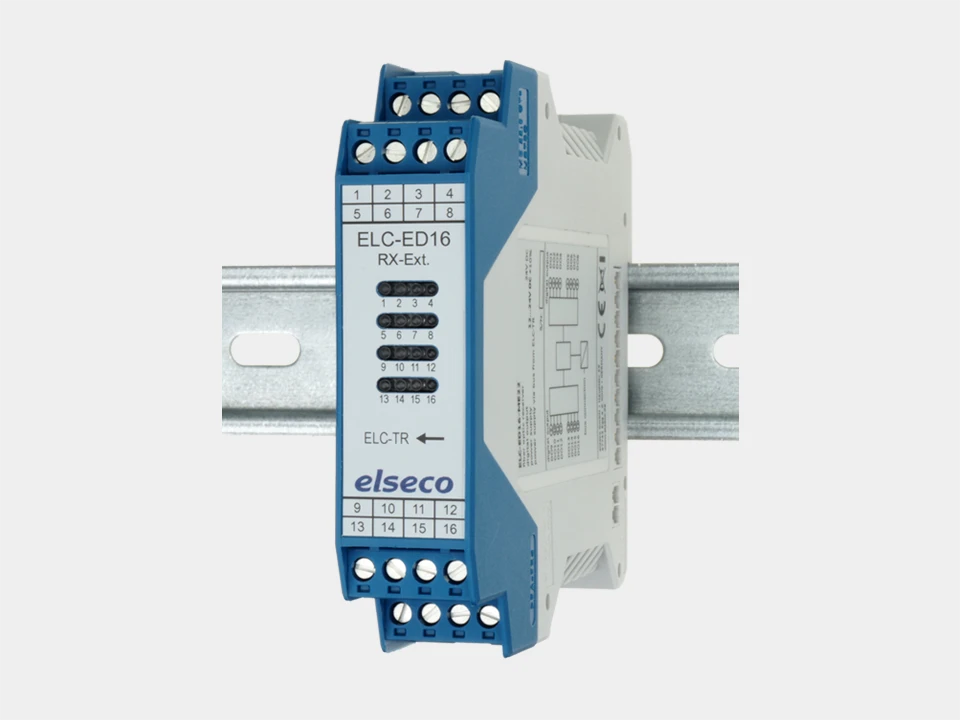

• ELC-ED16
  16 digitale Ausgänge 12...24 V / 50 mA DC

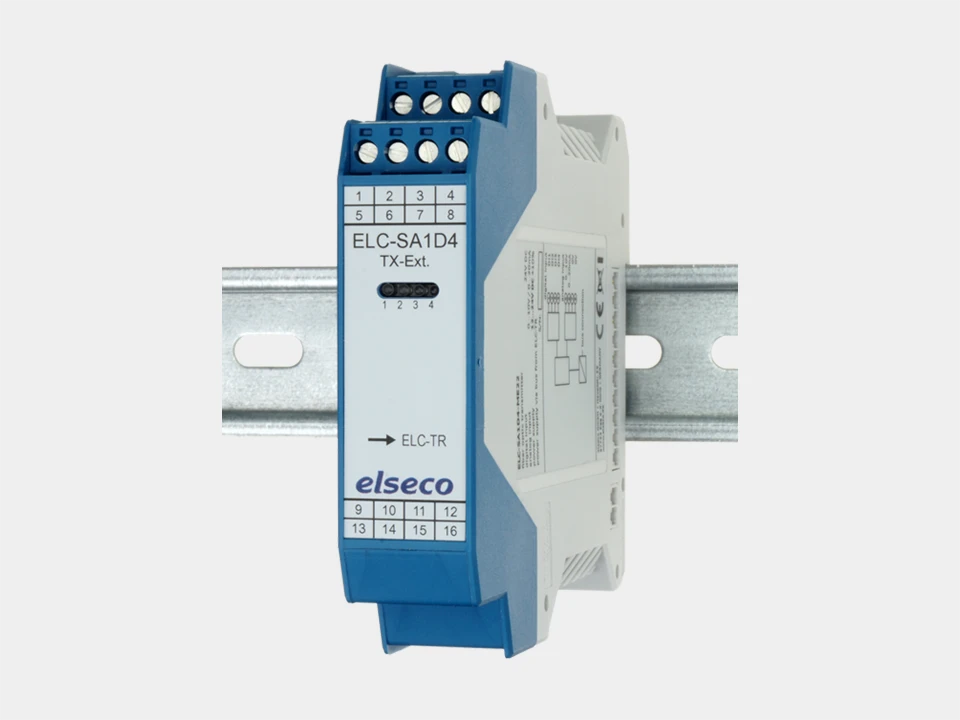

• ELC-SA1D4
  1 analoger Eingang 0...10 V bzw. 0...20 mA DC (über innenliegende Steckbrücke wählbar) und 4 digitale Eingänge 12...24 V DC

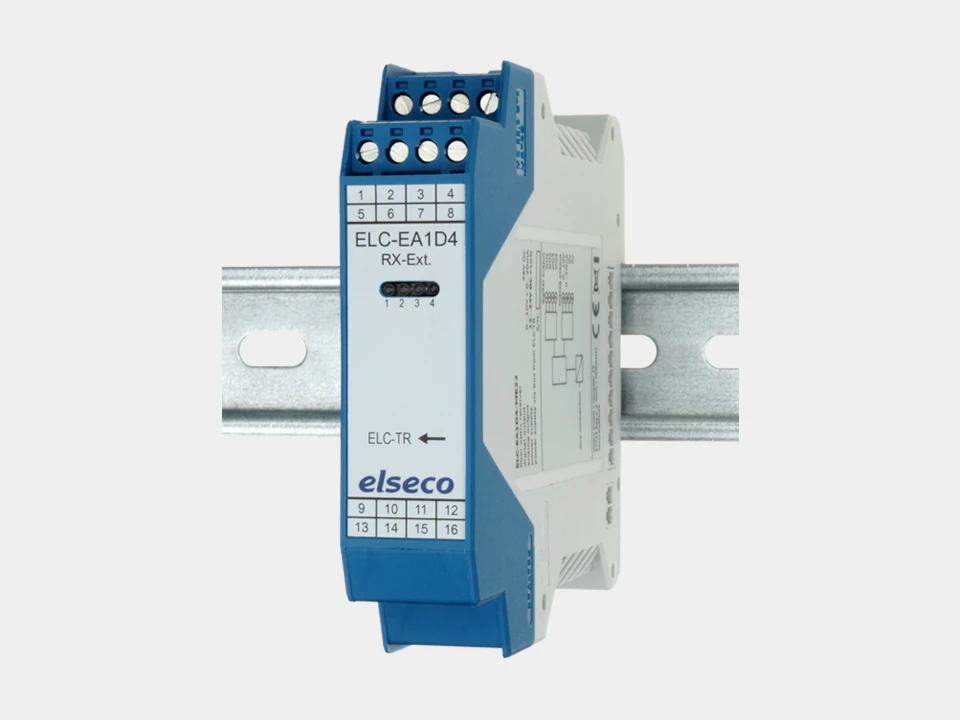

• ELC-EA1D4
  1 analoger Ausgang 0...10 V und 0...20 mA DC (getrennte Klemmen) und 4 digitale Ausgänge 12...24 V / 50 mA DC

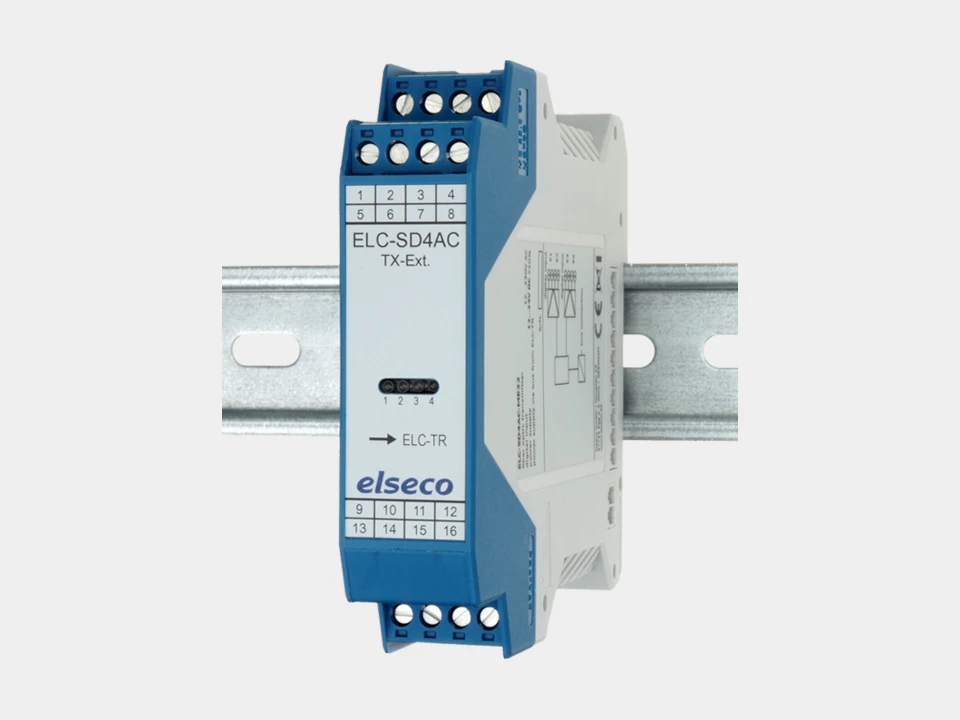

• ELC-SD4AC
  4 digitale Eingänge 12...120 V AC
• ELC-SD4DC
  4 digitale Eingänge 12...120 V DC

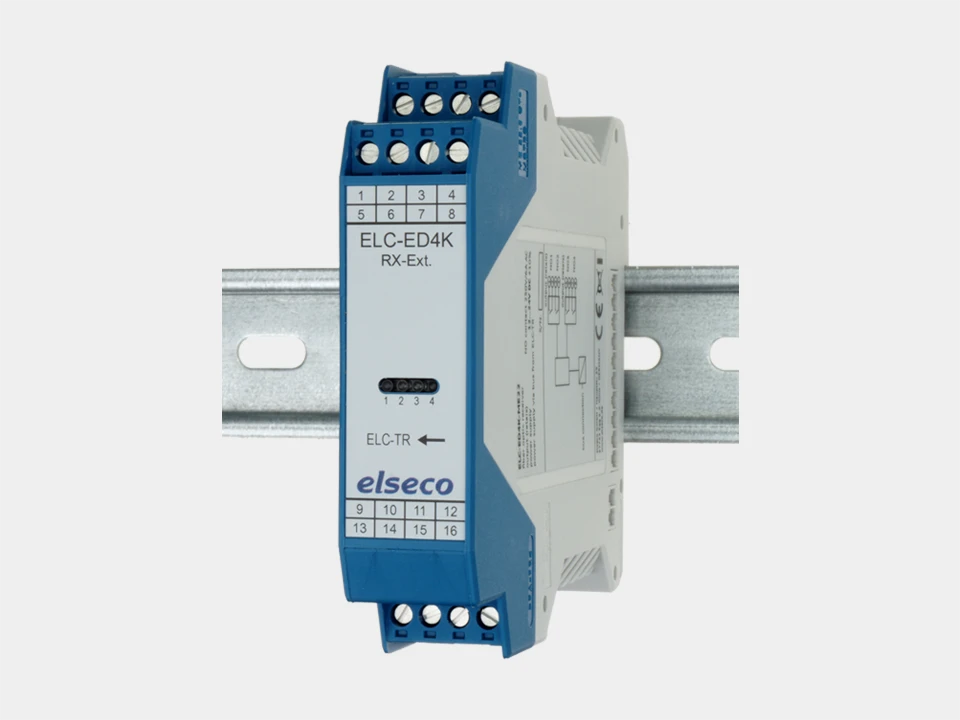

• ELC-ED4K
  4 Relaiskontakte 250 V / 6A AC (Schließer)

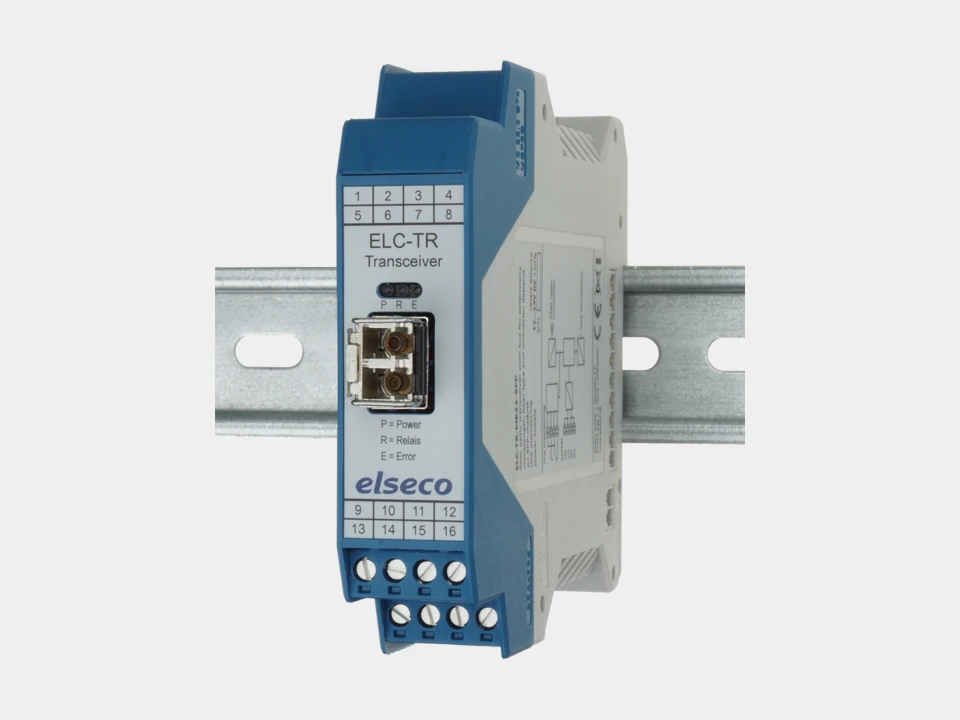

Das Grundgerät ELC-TR-F-ME22-SFP mit LWL-Anschluss dient als LWL-Umsetzer, an welchem die Eingangs- und/oder Ausgangsmodule über den integrierten steckbaren Gerätebus angeschlossen werden. Die Erfassung und Übertragung der Eingangssignale erfolgt 1:1 an die Gegenstelle.

Es muss lediglich darauf geachtet werden, dass die zugehörigen I/O-Erweiterungsmodule sender- und empfängerseitig in der korrekten Reihenfolge gesteckt sind.
Jedes I/O-Modul belegt 16 Bit des 256 Bit Datenpaketes im Übertragungsprotokoll. Insbesondere bei den I/O-Modulen für analoge Normsignale ELC-SA1D4 und ELC-EA1D4 werden 12 Bit (= Auflösung) für das analoge Signal verwendet, wodurch die 4 restlichen Bits als 4 digitale I/O-Signale genutzt werden können.

Das Grundgerät überwacht zudem den Empfang des gültigen Übertragungsprotokolls und enthält einen Relaiskontakt, welcher zusätzlich zur optischen Signalisierung über die rote LED, als Störmeldekontakt genutzt werden kann. Im Fehlerfall öffnet der Schließerkontakt (eigensicher auch bei Stromausfall).

Weitere Anwendungen

• Anlagenbau und Automatisierungstechnik

• Energieversorgung (z.B. Steuerung und Regelung von Erzeugeranlagen: PV, Wind, Biogas, ...)

• Straßen- und Tunnelbau (z.B. für Signalanlagen)
